El interruptor de transferencia automática es un interruptor de cambio infrecuente de clase PC, con diseño de dos estaciones (comúnmente utilizado para A y de respaldo para B), adecuado para sistemas de CA con frecuencia de 50-60 Hz y corriente nominal de 6 A a 63 A.La función principal del interruptor de transferencia automática es que, cuando falla la alimentación principal (suministro de energía común A), el ATS cambia automáticamente a la alimentación de respaldo (suministro de energía de respaldo B) para continuar funcionando (velocidad de conmutación <50 milisegundos), lo que puede resolver de manera efectiva los problemas causados por los apagones.

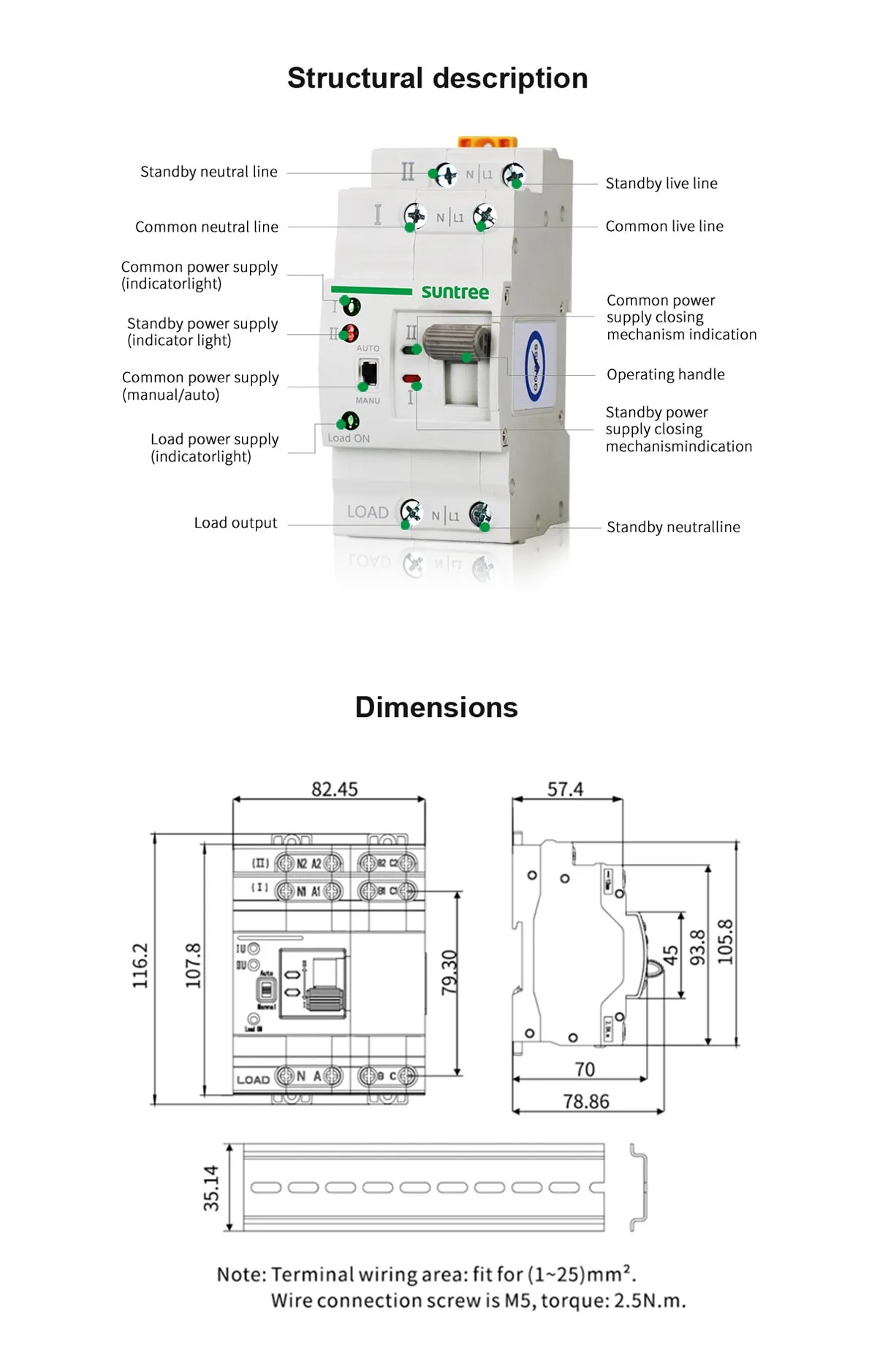

| SQ8T | ||
| Clase de caso | 63 | |
| Corriente de operación nominal le (A) | 6A/10A/16A/20A/25A/32A/40A/50A/63A | |
| Voltaje de aislamiento nominal UL | 690V | |
| Tensión de impulso nominal de resistencia Uimp | 8kv | |
| Voltaje de trabajo nominal Ue | CA 200 V/CA 110 V | |
| Frecuencia nominal | 50/60Hz | |
| Clase | Clase PC: puede conmutarse y cargarse sin generar corriente de cortocircuito | |
| Número de polos | 2P | 4P |
| Corriente nominal de cortocircuito lq | 50kA | |
| Dispositivo de protección contra cortocircuito (foco) | RT16-00-63A | |
| Tensión de impulso nominal de resistencia | 8kV | |
| Circuito de control | Voltaje de control nominal Us: CA 220 V, 50 Hz. Condiciones normales de funcionamiento: 85% Us-110% Us | |
| Circuito auxiliar | CA 220 V/110 V, 50 Hz, Le=5 A | |
| Tiempo de cambio de contactor | <50ms | |
| Tiempo de cambio de operación | <50ms | |
| Tiempo de cambio de retorno | <50ms | |
| Tiempo de apagado de energía | <50ms | |
| Tiempo de operación de cambio | <50ms | |
| Vida mecánica | ≥8000tmes | |
| Vida eléctrica | ≥1500tmes | |
| Categoría de uso | CA-31B | |
