• El interruptor automático de transferencia de doble potencia es adecuado para sistemas de suministro de energía de emergencia con 50 o 60 Hz, calificado en 400 V CA.

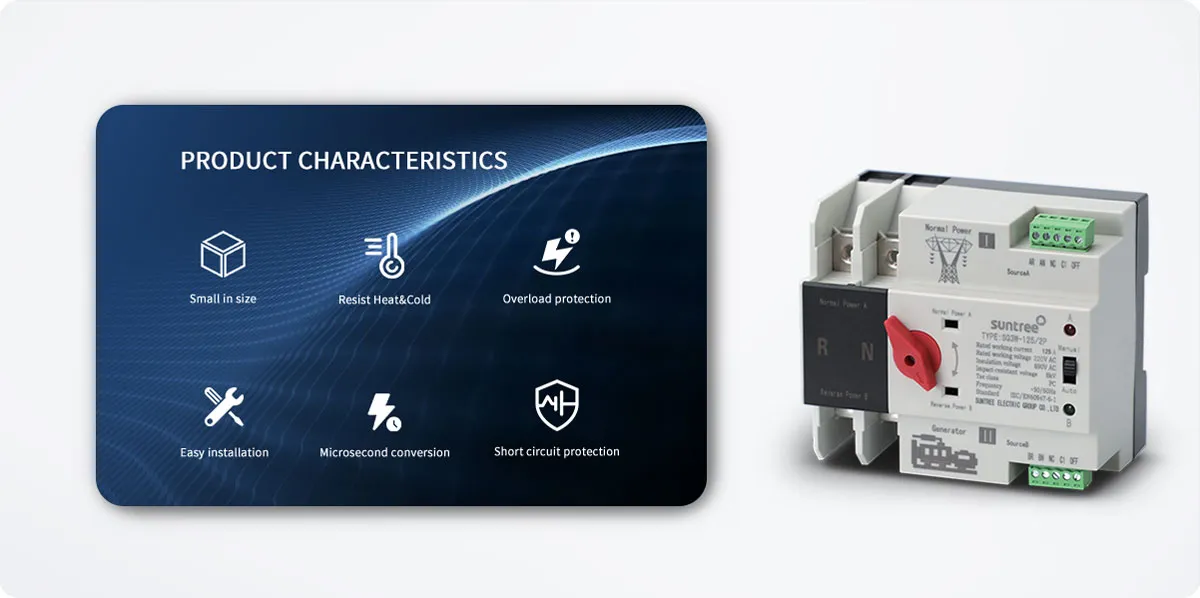

• El ATS tiene características de construcción sólida, conversión confiable, instalación en riel guía y larga vida útil.
• Se utiliza ampliamente en diversas situaciones donde no se puede permitir un corte de energía continuo. Puede funcionar de manera confiable con electricidad y operarse manualmente; el ATS está compuesto por TSE y un controlador.
| SQ3W |
|
|||
| Especificaciones |
100A |
|||
| Corriente nominal Ie (A) |
16,20,25 |
32,40,50,63 |
80,100 |
|
| Voltaje de aislamiento Ui | CA 690 V, 50 Hz | |||
| Voltaje nominal Ue | CA 400 V, 50 Hz | |||
| Nivel | Nivel PC:Puede fabricarse y resistir sin corriente de cortocircuito | |||
| Categoría de uso | CA-33iB | CA-33B | ||
| Varilla |
2P |
3P |
4P |
|
| Peso (kg) |
1.7 |
1.7 |
2.6 |
|
| Aplicación | Vida útil: 2000 veces, operación manual:5000 veces | |||
| Corriente nominal de cortocircuito lg |
50kA |
|||
| Dispositivo de protección contra cortocircuito (fusible) |
RT16-00-63A |
|||
| Voltaje nominal de resistencia a impulsos |
8kV |
|||
| Circuito de control | Voltaje de control nominal Us: CA 220 V/50 Hz Condición normal de operación: 85-110% Us | |||
| Circuito auxiliar | 2 relevadores, cada uno con dos conjuntos de contactos; capacidad de contacto del convertidor: | |||
| CA 220 V/50 Hz 1e=5y |
<50ms |
|||
| Tiempo de conmutación del contactor |
<50ms |
|||
| Tiempo de transición de operación |
<50ms |
|||
| Tiempo de transición de operación |
<50ms |
|||
