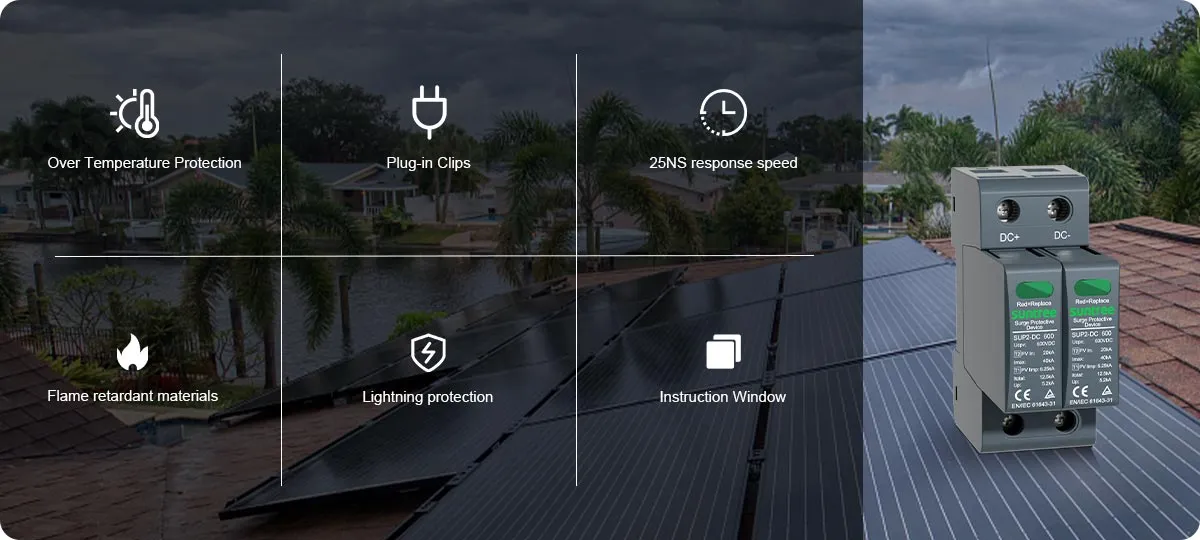

• Disipar rápidamente el calor y reducir la temperatura de servicio
• Clips enchufables, fácil reemplazo de módulos
• Barrera de destello, prevenir la propagación de arcos en impactos de corriente
• Usar un aislante eléctrico adecuado para mantener una distancia de seguridad mínima
de 10 mm desde el PV-SPD y otras partes conectadas a tierra en la carcasa
• Los indicadores visuales verdes y rojos muestran el estado de protección del módulo
(verde = bueno, rojo = reemplazar)
• Incluye indicación visual y señalización opcional de contactos remotos
(contacto de cambio flotante)
• Incluyen un dispositivo de desconexión combinado
• Dispositivo de cortocircuito (derivación) con aislamiento eléctrico seguro para prevenir daños por fuego debido a arcos de CC.
| Eléctrica IEC | ||||
| Voltaje de operación continua máximo en CC | (CC+) - PE, (CC-) - PE, (CC+) - (CC-) | UCPV | 600V | |
| Corriente de Descarga Nominal (8/20 µs) | In | 40A | ||
| Corriente de Descarga de Impulso (10/350 µs) | Iimp | 12.5kA | ||
| Corriente Total de Descarga (10/350 μs) | I Total | 6.25kA | ||
| Corriente de descarga total (8/20 µs) | I Total | 20kA | ||
| Corriente Máxima de Descarga (8/20 1 s) | Imax | 40kA | ||
| Nivel de protección de voltaje | (CC+) - PE, (CC-) - PE, (CC+) - (CC-) | Arriba | ≤2200V | |

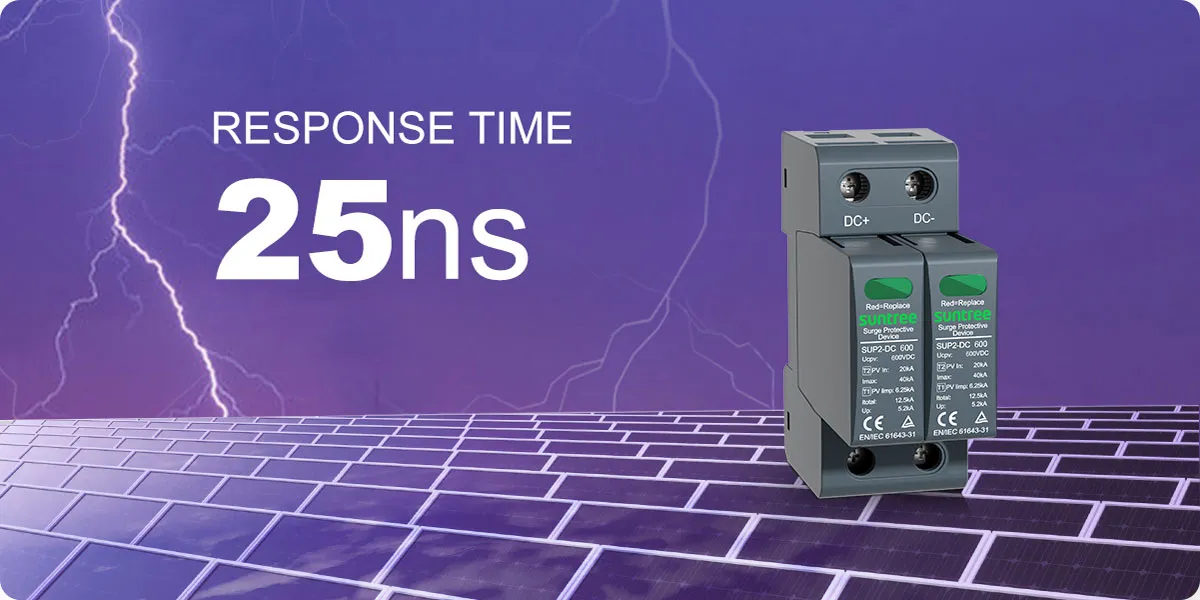

| Tiempo de respuesta | TA | <25ns | ||
| Capacidad de Cortocircuito | ISCPV | 2000A | ||
| Número de puertos | 1 | |||
| MECÁNICA Y AMBIENTAL | ||||
| Rango de temperatura de operación | Ta | -40 °F a +158 °F [-40 °C a +70 °C] | ||
| Humedad operativa permisible RH | RH | 5%...95% | ||
| Presión atmosférica y altitud | 80 kPa...106 kPa / -500 m...2000 m | |||
| Torque máximo de tornillo terminal Mmax | Imax | 39,9 lbf-in [0,5 Nm] | ||
| Sección transversal del conductor (máx) | 2 AWG (Sólido, Trenzado) / 4 AWG (Flexible) 35 mm² (Sólido, Trenzado) / 25 mm² (Flexible) |
|||
| Montaje | Riel DIN de 35 mm, EN 60715 | |||
| Grado de Protección | IP20 (integrado) | |||
| Material de la Caja | Termoplástico:Grado de extinción UL 94 V-0 | |||
| Protección Térmica | Sí | |||
| Indicación de Estado de Operación / Falla | Verde ok / Rojo defecto | |||
| Contactos Remotos (RC) | Opción | |||
| Capacidad de Conmutación de RC | CA:250 V / 0,5 A; CC:250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A | |||
| Sección Transversal del Conductor de RC (máx) | 16 AWG (Sólido) / 1,5 mm² (Sólido) | |||
