• Resistentes a UV y ozono, y a la hidrólisis.
• Resistencia a altas temperaturas, con una vida útil de más de 25 años.
• Buena flexibilidad, fácil instalación y colocación.
• Material libre de halógenos y con baja emisión de humo, que cumple con los requisitos de protección ambiental.
• Compatible con todos los conectores comunes.
| Indicadores técnicos | |
| Voltaje nominal | U0/U 0,6/1 kV (CA) 1800 CC (sin carga) |
| Voltaje de prueba | CA 6,5 kV/5 min (20° ± 0,5) o CD 15 kV/5 min (20° C ± 0,5) sin ruptura |
| Temperatura ambiente | -40 °C ~ +90 °C |
| Temperatura máxima del conductor | 120 °C |
| Temperatura máxima de cortocircuito | ≤ 250℃ /5s |
| Vida útil esperada | 25 años |
| Radio de curvatura | ≥4D |
| ESTRUCTURA | |

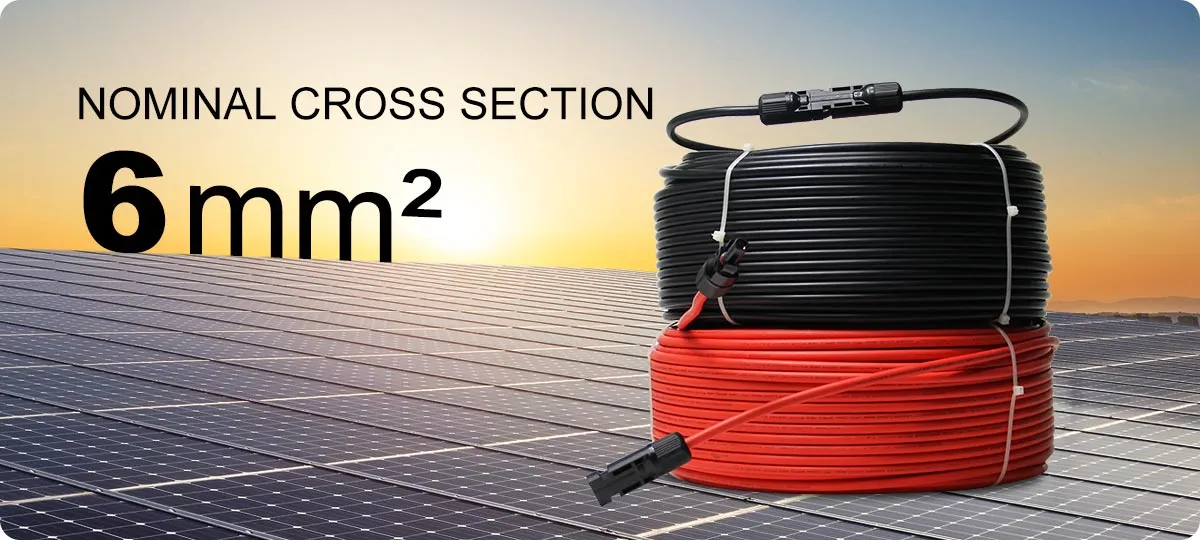

| Conductor | Conductor flexible de cobre estañado de Clase 5 según 2Pfg1169 |
| Aislamiento | Poliolefina reticulada por haz de electrones LSZH (125 °C) |
| Cubierta | Poliolefina reticulada por haz de electrones LSZH (125 °C) |
| Color | rojo o negro |
| CARACTERÍSTICAS DE CUMPLIMIENTO | |
| Resistencia al fuego | EN 60332-1-2 |
| Solución de ácidos y álcalis | EN 60811-2-1 |
| Determinación de halógenos | EN 50267/EN 60684 |
| Resistencia a la intemperie/resistencia UV | HD 605/A1 |
| Certificación de conformidad | ROHS TUV |
| Estándar normativo | 2 Pfg 1169/08.2007 |
Dimensiones estructurales y parámetros
| Modelo | Especificación (mm²) | Espesor nominal de aislamiento (mm) | Espesor nominal de la vaina (mm) | Diámetro exterior aproximado (mm) | Resistencia máxima CC del conductor a 20 °C (Ω/km) | Resistencia mínima de aislamiento a 90 °C (mΩ/km) |
| PV1-F | 6.0 | ≥0.5 | ≥0.5 | 6.2 | 3.39 | 0.50 |
| PV1-F | 6.0 | ≥0.5 | ≥0.5 | 5.35 | 3.39 | 0.50 |
Tabla de referencia para la selección rápida de capacidad de carga
| Área de sección transversal | Valor recomendado de capacidad de corriente (A) | Factor de corrección para la capacidad de corriente en diferentes temperaturas ambientales | |
| Conductor de cobre | Instalación en el aire | Temperatura ambiente | Factor de conversión |
| 6 | 70 | 30 | 1.0 |
Nota:Temperatura ambiente de 30 °C; temperatura máxima del conductor de 90 °C
