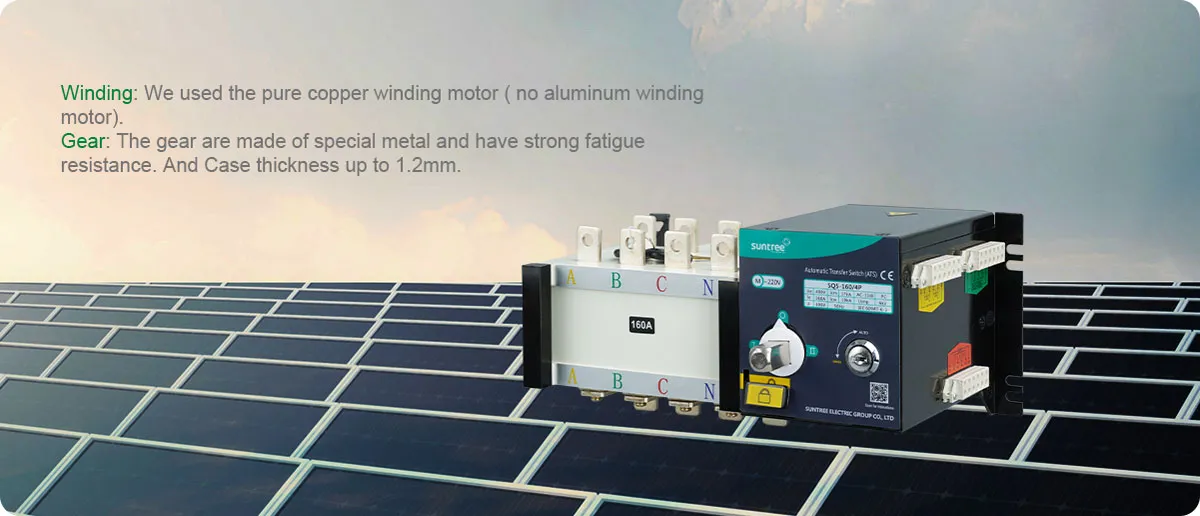

SQ5 Double power automatic transfer switch

SQ5 Interruptor de transferencia automática de doble potencia

• Para la conmutación automática entre suministros de energía normales y de reserva.

• El relé opera en un rango de voltaje de trabajo de 120 V a 280 V,
permitiendo que funcione sin que se queme la bobina.

• Tamaño reducido, con funciones de extinción de incendios, generación de energía y otras.

• Gran capacidad antiinterferencia, transferencia rápida y rendimiento confiable.

REFERENCIA TÉCNICA ELÉCTRICA

Propiedades eléctricas y mecánicas del interruptor automático de transferencia de la serie SQ5-16~100
Nombre del producto			SQ5
Corriente convencional de calentamiento It (A)			100A
Corriente nominal In (A)			16A	20A	25A	32A	40A	50A	63A	80A	100A
Tension de aislamiento nominal Ui (V)			500	500	500	500	500	500	500	500	500
Resistencia media (M)			3000	3000	3000	3000	3000	3000	3000	3000	3000
Tensión de resistencia nominal al impulso Uimp kV			6	6	6	6	6	6	6	6	6
Corriente nominal de trabajo (A)	400V	AC-31	16	20	25	32	40	50	63	80	100
		AC-33	16	20	20	25	32	40	50	63	80
		AC-35	16	20	25	32	40	50	63	80	100
	200V	DC-31	16	20	25	32	40	50	63	80	100
		DC-33	6	20	20	25	32	40	50	63	80
		DC-35	16	20	25	32	40	50	63	80	100
Potencia del motor (400 V) kW			8	10	15	15	20	25	30	30	32
Corriente nominal de resistencia a cortocircuito Icw (kA RMS) 0,1 s/1 s			9/5	9/5	9/5	9/5	9/5	9/5	9/5	9/5	9/5
Capacidad de ruptura nominal (A RMS) AC33 380 V			125	160	200	250	320	400	500	640	800
Capacidad de cierre nominal (A RMS) AC33 380 V			160	200	250	320	400	500	640	800	1000
Capacidad nominal de cortocircuito Icm (kA pico)			8	8	8	8	8	8	8	8	8
Vida mecánica (número de ciclos)			6000	6000	6000	6000	6000	6000	6000	6000	6000
Eléctrica	cos φ = 0,65 AC33		2000	2000	100	2000	2000	2000	2000	2000	2000
tiempo de transferencia	I - 0 - II o II - 0 (S)		1.0	1.0	1	1.0	1.0	1.0	1.0	1.0	1.0
tiempo de transferencia	I - 0 o II - 0 (S)		0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5	0.5
Consumo de energía de control eléctrico	24 V (CC) (W)		25	25	25	25	25	25	25	25	25
Consumo de energía de control eléctrico	220 V (CA) (W)		25	25	25	25	25	25	25	25	25
Distancia de operación libre (m)			15	15	15	15	15	15	15	15	15
Temperatura ambiente			El límite superior es +40 °C, el valor promedio no excede +35 °C en un período de 24 horas; el límite inferior es -5 °C
Altitud			La altitud del sitio de instalación no excede los 2000 m
Entorno de instalación			Sin entorno con atmósfera explosiva.

REFERENCIA TÉCNICA ELÉCTRICA

Propiedades eléctricas y mecánicas de la serie de interruptores automáticos de transferencia SQ5-125~320
Nombre del producto			SQ5
Corriente convencional de calentamiento It (A)			160A		250A		630A		1600A
Corriente nominal In (A)			125A	160A	200A	250A	400A	630A	800A	1000A	1250A	1600A
Tension de aislamiento nominal Ui (V)			500	500	500	500	500	500	500	500	500	500
Resistencia media (M)			5000	5000	5000	5000	5000	12	12	12	12	12
Tensión de resistencia nominal al impulso Uimp kV			8	8	8	8	12	12	12	12	12	12
Corriente nominal de trabajo (A)	400V	AC-31	125	160	200	250	400	630	800	1000	1250	1600
		AC-33	125	160	200	250	400	630	800	1000	1250	1600
		AC-35	125	160	200	250	340	536	630	800	1000	1250
	200V	DC-31	125	160	200	250	400	630	800	1000	1250	1600
		DC-33	125	160	200	250	400	500	800	1000	1250	1600
		DC-35	100	160	160	200	315	500	630	800	1000	1250
potencia del motor(400 V)kW			8	10	15	15	20	25	30	30	32	560
Corriente nominal de resistencia a cortocircuito Icw (kA RMS) 0,1 s/1 s			20/10	20/10	25/12	25/12	40/20	50/25	90/50	90/50	90/50	90/50
Capacidad de ruptura nominal (A RMS) AC33 380 V			1000	1000	200	250	320	400	500	640	800	800
Capacidad de cierre nominal (A RMS) AC33 380 V			1250	1250	250	320	400	500	540	800	1000	1000
Capacidad nominal de cortocircuito Icm (kA pico)			12	12	17	17	30	30	50	50	50	50
Vida mecánica (número de ciclos)			6000	6000	4000	4000	2000	1000	1000	1000	1000	1000
Eléctrica	cos φ = 0,65 AC33		1000	1000	1000	1000	500	500	400	400	400	300
Eléctrica	I - 0 - II o II - 0 (S)		1	1	1.1	1.1	1.2	1.2	1.2	1.2	1.2	1.2
tiempo de transferencia	I - 0 o II - 0 (S)		0.6	0.6	0.7	0.7	0.8	0.8	0.8	0.8	0.8	0.8
Consumo de energía de control eléctrico	24 V (CC) (W)		75	75	75	15	90	90	120	120	120	120
Consumo de energía de control eléctrico	220 V (CA) (W)		75	75	75	75	90	90	120	120	120	120
Distancia de operación libre (m)			19	19	26	26	39	39	39	39	39	60
Temperatura ambiente			El límite superior es +40 °C, el valor promedio no excede +35 °C en un período de 24 horas; el límite inferior es -5 °C
Altitud			La altitud del sitio de instalación no excede los 2000 m
Entorno de instalación			Sin entorno con atmósfera explosiva.Sin entorno de intrusión de lluvia
