• Rendija de ventilación La rendija de ventilación y la cámara de enfriamiento tienen un
fuerte rendimiento de disipación de calor.
• Bloque de terminales de cobre rojo Grosor de hasta 1,0 mm.
• Diseño de ventana indicadora Señala si el núcleo fusible ha fundido o
no (luz encendida cuando fundido, apagada cuando normal).
| BASE DE FUSIBLE DE CC. | |
| Modelo del producto | Interruptor de aislamiento con fusible CC CH-50H SRD-50H |
| Normas de citación. | IEC/EN 60947-1 IEC/EN 60947-3 |
| Voltaje de aislamiento nominal Ui | 1600V |
| Tensión de servicio nominal Ue | CC 1500 V |
| Corriente de servicio nominal Ie | 2/3/4/5/6/8/10/12/1 5/16/20/25/30/32/35/40/45/50A |
| Tensión de impulso nominal de resistencia Uimp | 8kA |
| Disipación de potencia nominal aceptable. | ≤12W |
| Número de polos | 1P |
| Corriente nominal de cortocircuito limitante. | 50kA |
| Dimensiones del fusible para uso. | 10mm×85mm 14mm×85mm |
| Protección contra ingreso | IP20 |
| Categoría de uso. | PV-0 |

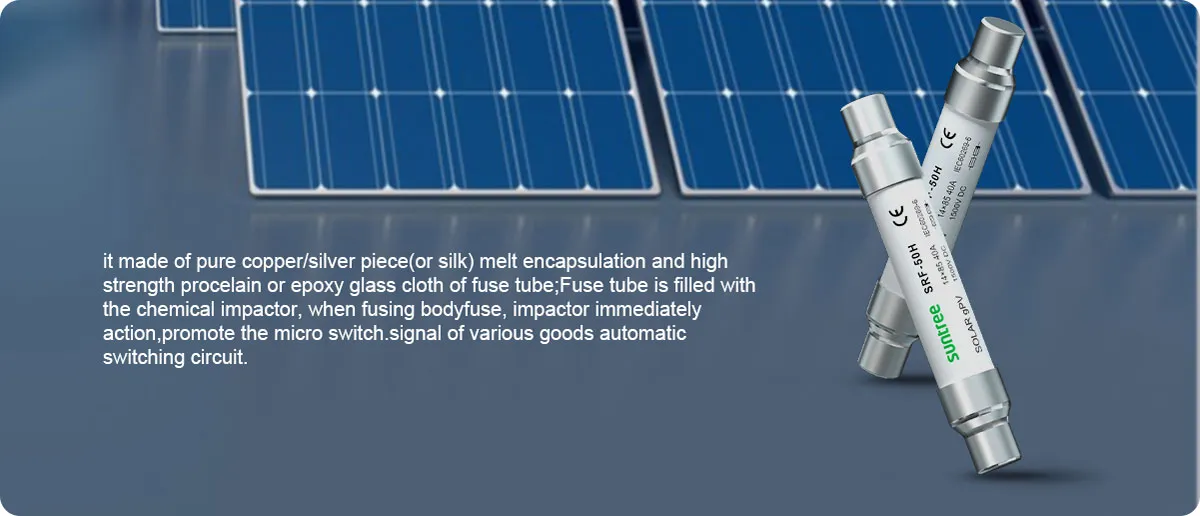

| ELEMENTO DE FUSIBLE DE CC. | ||
| Modelo de producto. | SRF-25H | SRF-50H |
| Voltaje nominal | 1500 V CC | 1500 V CC |
| Voltaje de aislamiento nominal Ui | 2/3/4/5/6/8/10/12/15/16/20/25A | 8/10/12/15/16/20/25/30/40/50A |
| Disipación de potencia nominal aceptable. | 2.5W | 2.5W |
| Tamaño | 10mm×85mm | 14mm×85mm |
| Capacidad nominal de interrupción de cortocircuito último. | 20kA | 20kA |
| Norma de referencia. | EN 60269-1 / EN 60269-6. | EN 60269-1 / EN 60269-6. |
| Nivel de protección. | IP20 | IP20 |
| Categoría de uso | PV-0 | PV-0 |
| Dimensiones del fusible para uso. | 10mm×38mm | 10mm×38mm |
| Protección contra ingreso | IP20 | IP20 |
