Protector contra sobretensiones de CC: El guardián de la seguridad

Qué es un dispositivo de protección contra sobretensiones?

El protector contra sobretensiones es un dispositivo que limita la sobretensión instantánea que surge en las líneas de alimentación y transmisión de señales dentro del rango de voltaje que el equipo o sistema puede soportar, o descarga corrientes de rayos potentes hacia la tierra para proteger el equipo o sistema protegido de daños causados por impactos.Un dispositivo de protección contra sobretensiones de CC es un equipo que protege contra los efectos de las sobretensiones en un sistema de alimentación de corriente continua (CC).

Un dispositivo de protección contra sobretensiones de CC se utiliza típicamente para proteger equipos sensibles de daños causados por estas sobretensiones.

Cuál es la clasificación de los dispositivos de protección contra sobretensiones?

Los dispositivos de protección contra sobretensiones se clasifican en tres categorías.Tipo 1, Tipo 2 y Tipo 3.

Los SPD de Tipo 2 protegen contra impactos indirectos de rayos con una forma de onda de 8/20 μs.Una forma de onda de 8/20 μs denota un impacto con un tiempo de subida de 8 μs y una duración hasta la mitad del pico de 20 μs.Los SPD de Tipo 2 previenen la propagación de sobretensiones en instalaciones eléctricas y dispositivos.Finalmente, los cables de tipo 3 deben tener una longitud mínima de conductor de 10 metros entre el panel de servicio eléctrico y el sitio de uso.

Cuáles son los escenarios de aplicación para un SPD de CC?

La serie SUP2H de SPD CC de Suntree es adecuada para aplicaciones en circuitos de corriente directa con un voltaje nominal de CC 500 V a CC 1500 V.Puede absorber sobretensiones cuando se interrumpe repentinamente el suministro eléctrico para asegurar que el equipo no se dañe. Tiene una amplia gama de aplicaciones, principalmente en los siguientes campos:

1. Campo militar: En el campo militar, el equipo de comunicación y navegación requiere un suministro estable de CC, y los protectores contra sobretensiones de CC garantizan el funcionamiento estable de estos equipos.

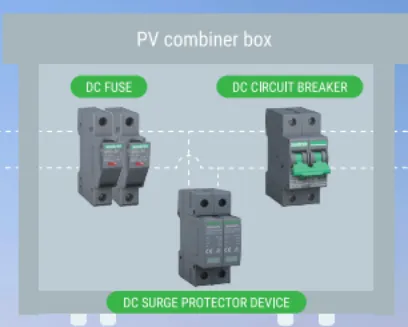

2. Campo de generación de energía renovable: En el campo de generación de energía renovable, la aplicación de SPD de CC se centra principalmente en las industrias de generación fotovoltaica y eólica.Los sistemas fotovoltaicos, como las cajas de combinación fotovoltaica e inversores, se equipan con protectores contra sobretensiones.Los aerogeneradores también tienen requisitos muy completos para los protectores contra sobretensiones.
3. Campo de vehículos eléctricos: En los cargadores de CC, los circuitos de CC también necesitan protección contra sobretensiones.Instalar un SPD de CC puede proteger eficazmente el equipo de carga de condiciones climáticas como impactos de rayos.

Cómo se instalan los dispositivos de protección contra sobretensiones de CC en sistemas fotovoltaicos?

Los sistemas fotovoltaicos tienen voltajes de sistema CC altos, hasta 1500 V, lo que requiere el uso de protectores contra sobretensiones diseñados específicamente para sistemas fotovoltaicos.A continuación, se presentan las recomendaciones de instalación del protector contra sobretensiones de flujo directo en el sistema fotovoltaico:

1. Seleccione el protector adecuado: Asegúrese de que el protector seleccionado cumpla con las normas internacionales y nacionales relevantes, que especifican los requisitos de desempeño y los métodos de prueba para SPD.
2. Posición de instalación: Instale un protector contra sobretensiones de tipo T1+T2 o T2 en la barra colectora CC, lo que puede proteger efectivamente el lado CC del módulo fotovoltaico y el inversor contra sobretensiones inducidas por rayos o ataques directos.
3. Modo de conexión: Conecte el electrodo positivo del protector al electrodo positivo de la caja de bus de CC, y conecte el electrodo negativo al electrodo negativo de la caja de bus de CC.Asegúrese de que todas las conexiones sean seguras y utilice cables y conectores adecuados.
4. Consideraciones de puesta a tierra:Para garantizar que la energía fluya primero a tierra y prevenir sobretensiones, asegúrese de que el protector esté correctamente puesto a tierra.Este es un paso clave para evitar que las sobretensiones dañen el equipo.
5. Mantenimiento e inspección: Revise regularmente el estado de funcionamiento del protector y la firmeza de las conexiones.Si se detecta algún problema, reemplace o repare inmediatamente.
6.
