Cómo elegir el tamaño adecuado de cable solar?
Elegir el tamaño adecuado de cable solar es fundamental para la eficiencia, la seguridad y el rendimiento a largo plazo de tu sistema solar.Usar cables subdimensionados puede provocar sobrecalentamiento, pérdida de potencia o incluso riesgos de incendio, mientras que los cables sobredimensionados pueden resultar innecesariamente costosos.
Esta guía cubre los factores clave a considerar al seleccionar cables solares de 4 mm² y 6 mm² (y otros tamaños) para su instalación fotovoltaica.
I. Por qué el tamaño del cable solar importa
Los cables solares transmiten electricidad de corriente continua desde los paneles al inversor y la batería. El tamaño adecuado asegura:Mínima caída de voltaje (mayor eficiencia) Manejo seguro de corriente (evita el sobrecalentamiento) Durabilidad a largo plazo (resistencia a UV y al clima)
II. Factores clave en la selección del tamaño del cable solar
A. Requisitos de corriente (Amperios)
La corriente máxima (Amperios) producida por el sistema determina el tamaño mínimo de cable requerido.
Cable solar de 4 mm²: Para 40-50 A (para sistemas residenciales pequeños menores a 3kW).
Cable solar de 6 mm²: Puede manejar 60-70 A (mejor para sistemas de 5 kW o más, o aplicaciones de alta corriente).
B. Consideraciones sobre la caída de voltaje
Mientras más largo el cable, mayor la resistencia, lo que resulta en pérdida de potencia. Un cable más grueso (6 mm²) reduce la caída de voltaje.
Para distancias más largas, utilice cable de 6 mm² o mayor.
C. Condiciones ambientales
Temperatura: Las altas temperaturas reducen la capacidad de transporte de corriente del cable; elija un tamaño más grueso en climas calurosos.
Exposición a UV: Asegúrese de que el cable sea resistente a UV (grado PV1-F o USE-2).
Enterrado vs. al descubierto: Los cables enterrados pueden requerir aislamiento adicional.
3. Cuál elegir, cable solar de 4 mm² frente a 6 mm²?
| Factor | Cable de 4 mm² | Cable de 6 mm² |
| Capacidad de corriente | 40-50A | 60-70A |
| Caída de voltaje | Voltaje más alto a largas distancias | Voltaje más bajo, mejor para trayectos largos |
| Flexibilidad | Más flexible, más fácil de instalar | Más grueso, ligeramente más difícil de doblar |
| Costo | Más barato | Más caro, pero más eficiente |
| Mejor para | Sistemas pequeños (<3 kW), recorridos cortos | Sistemas grandes (5 kW o más), recorridos largos |

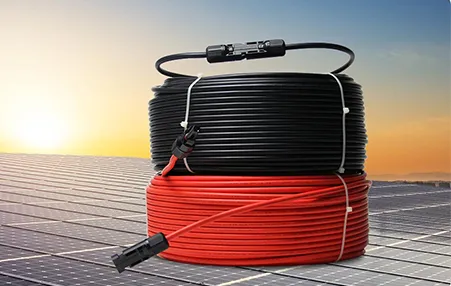

4. cables solares personalizados diversificados
SUNTREE ofrece es un fabricante global confiable de componentes de protección para sistemas FV.Contamos con más de 16 años de experiencia en la industria eléctrica, lo que nos permite fabricar componentes de CC solares que cumplen con los estándares de CC más recientes.Al enfocarnos en el diseño, fabricación y comercialización de protección de CC solar, podemos ofrecer soluciones de protección FV para la construcción de marcas.
Para cables solares, tenemos una amplia gama de tamaños para elegir.Si no sabe cómo elegir el cable solar adecuado para usted, nuestros técnicos profesionales seleccionarán el cable solar correcto según sus necesidades.
Conclusión
La elección del tamaño adecuado de cable solar depende de la corriente del sistema (amperios), la longitud del cable (caída de voltaje) y las condiciones ambientales.
Para la mayoría de los sistemas residenciales, 4 mm² es suficiente, pero 6 mm² es más adecuado para instalaciones mayores o más largas.Si no sabe cómo elegir el tamaño de cable adecuado para usted, por favor contacte a nuestros técnicos, y ellos le recomendarán la mejor solución.
