• Extintor de arco laberíntico. Previene la propagación de arcos en sobretensiones de corriente.
• Contactos móviles de doble fila integrados. Aumentan el voltaje del arco.
• Accesorios fáciles de instalar Realizan múltiples protecciones (excitación, auxiliares, alarma, etc.)

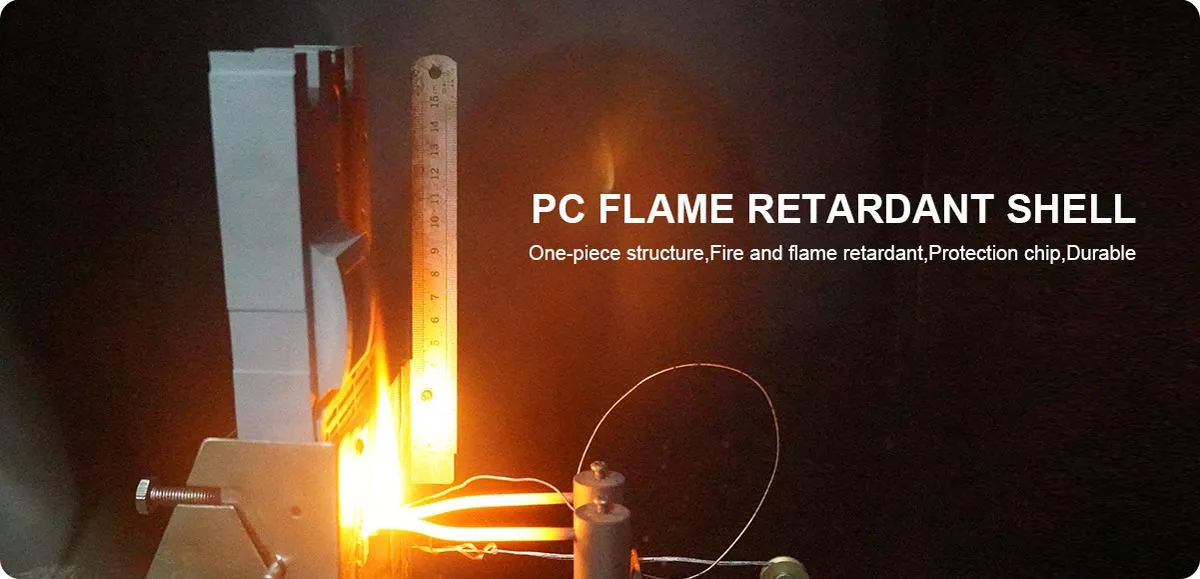

• La base está hecha de material DMC con retardante de llama VO.
• Tamaño de marco de 630 A con escudo de arco que aísla efectivamente el arco externo.
• Certificación internacional TUV, CE, CB.
| Modelo del producto | SM8-630HPV/4 1500V |

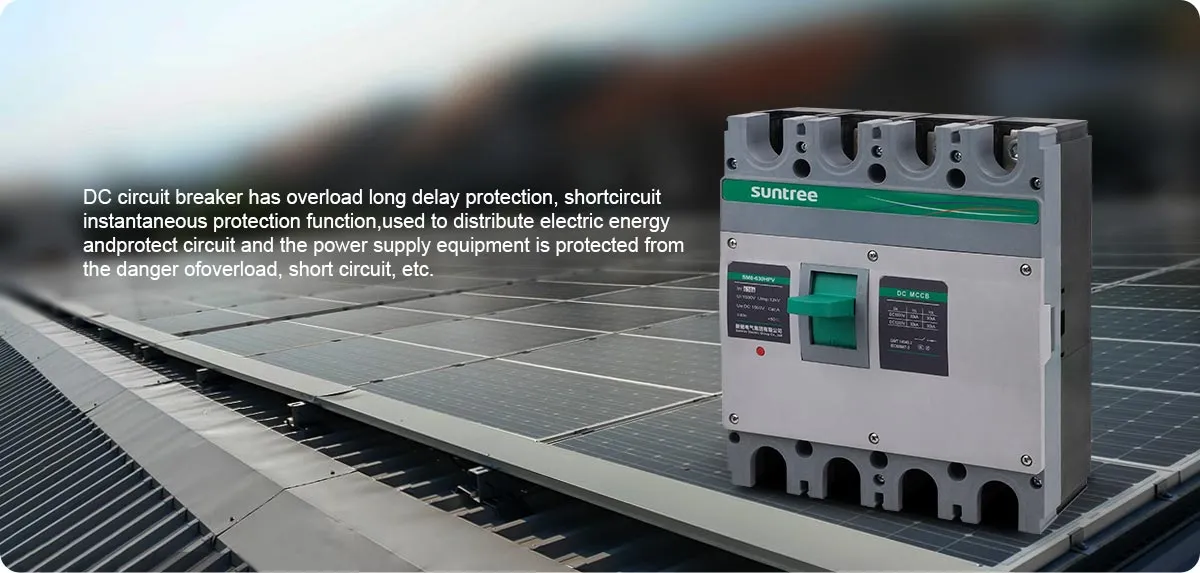

| Nombre del producto | Interruptor automático de caja moldeada para CC fotovoltaico |
| Tensión de servicio nominal Ue | CC 1500 V |
| Voltaje de aislamiento nominal Ui | 1500V |
| Tensión de impulso nominal de resistencia Uimp | 12kV |
| Número de polos | 4 |
| Tipo de disparo | Termomagnético (termomagnético no ajustable) TMD fijo |
| Normas de fabricación | GB14048.2, IEC/EN 60947-2 |
| Categoría de uso | A (PV-1) |
| Marco de corriente In | 630A |
| Corriente de servicio nominal Ie | 350/400/500/630A |
| Tipo de interrupción | H |
| Capacidad de interrupción de cortocircuito ultimate Icu | Ue 1500 V 15 kA Ue 1500 V 15 kA |
| Capacidad de ruptura de cortocircuito de servicio nominal Ics |
Ue 1500 V 15 kA Ue 1500 V 15 kA |
| Ajuste de corriente Ir | 1In |
| Protección contra cortocircuito instantáneo Li | 6 In (Mín. 1000 A) |
| Vida mecánica | 10000 veces |
| Vida eléctrica | 2000 veces |
| Dimensiones generales L × W × H | Tipo H: 310 × 240 × 155 mm Tipo H: 350 × 240 × 155 mm |
| Modo de instalación | Fijo |
| Protección contra ingreso | Terminal de cableado:P20/todos los lados: IP40 |
| Humedad relativa | No más del 95% a +50 °C |
| Con requisitos de polaridad de cableado o no | NO |
| Clase de contaminación | Nivel 3 |
| Temperatura de servicio | -40 °C a +75 °C |
| Indicaciones de operación | Indicación ON/OFF |
| Si el disparo es ajustable | ON |
| Accesorios eléctricos | Opción: auxiliar de shunt/alarm (nota: solo se puede instalar un conjunto de auxiliar, alarma y shunt en el lado izquierdo y derecho) 2P solo en el lado izquierdo |
| Función de aislamiento | Sí |
