• Protección contra cortocircuitos, protección contra sobrecargas
• Alta capacidad de interrupción, hasta 6 kA
• Sin polos positivo y negativo, puede invertirse, fácil de conectar
• Corriente nominal de trabajo hasta 63 A
• Distancia de apertura >9 mm, corte rápido del arco

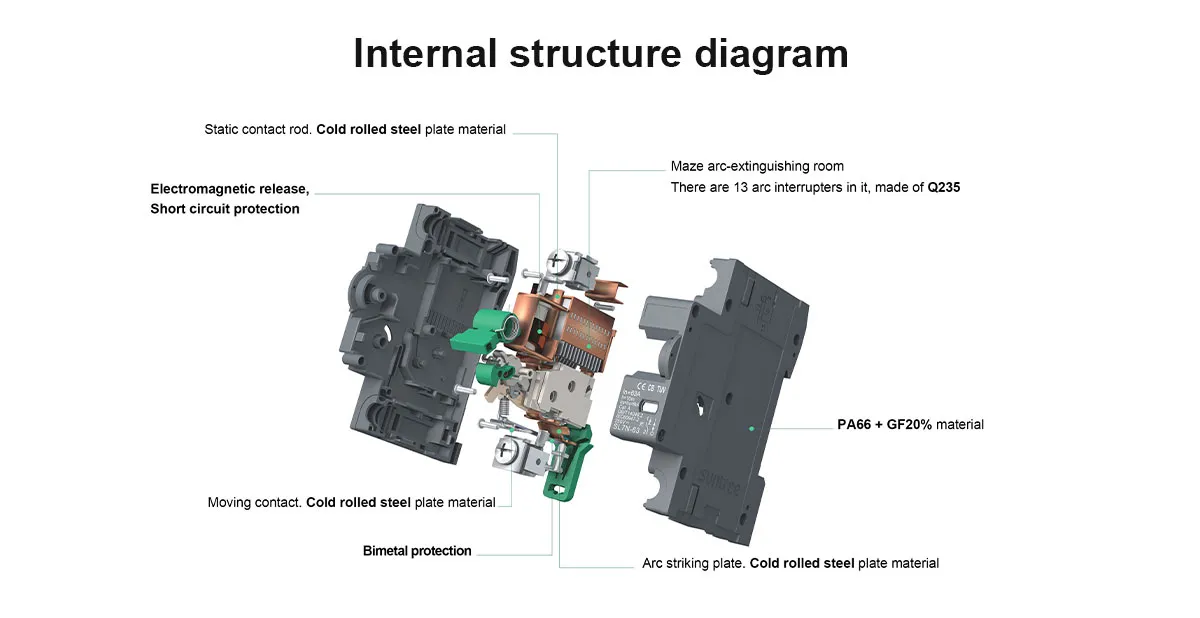

• Interruptor de arco laberíntico
• Estructura de soplado magnético en forma de U, mejora la capacidad de extinguir el arco
• 7 remaches aseguran la fiabilidad del cableado
• Diseño de barra colectora, cableado confiable y estético
• Diseño de forma única

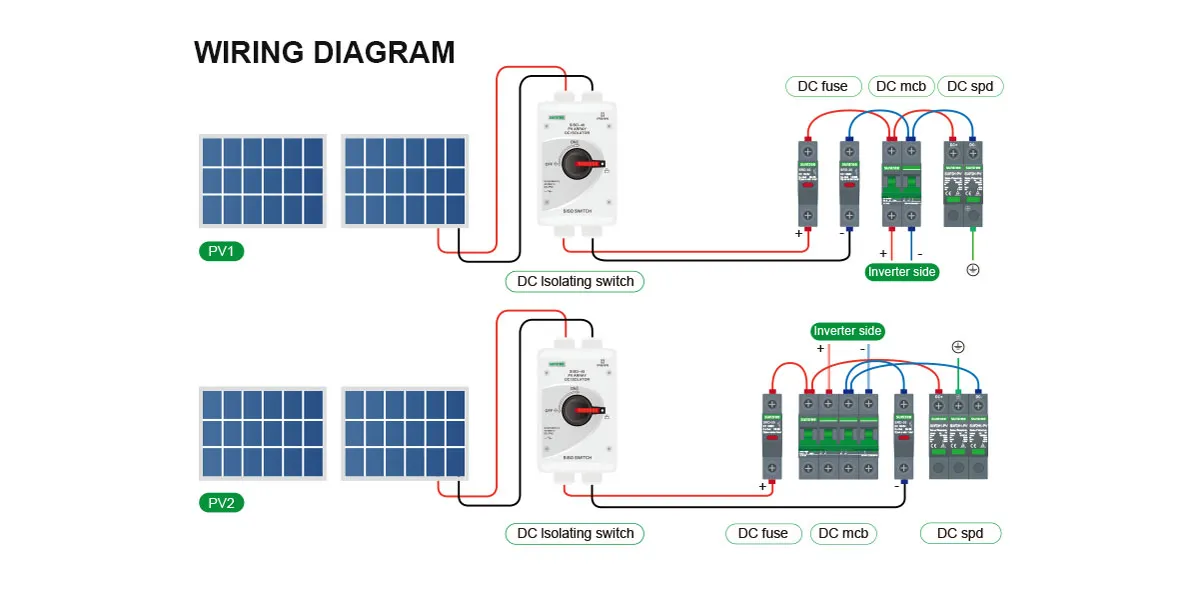

• Productos de CC con accesorios completos, para sistemas fotovoltaicos y de almacenamiento de energía
| SL7N-63 | |
| Tensión de aislamiento nominal (Ui) | 1250V |
| Tensión de servicio nominal (Ue) | CC (1P): 15 V, 60 V, 100 V, 180 V, 250 V; CC (2P): 125 V, 375 V, 550 V, 600 V, 800 V; CC (3P): 750 V, 800 V; CC (4P): 800 V, 1000 V, 1200 V |
| Corriente nominal del marco de la carcasa | 63A |
| Diferentes corrientes en el mismo marco de carcasa de corriente. | 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A |
| Capacidad de interrupción de cortocircuito de servicio nominal Ics=Icu | lcs=Icu=6 kA (2P 800 V/4P 1200 V Ics=Icu=2 kA) |
| Vida mecánica | 8500 veces |
| Vida eléctrica | 1500 veces (< CC 125 V/1P, < CC 250 V/2P) 1000 veces (otras especificaciones de voltaje) |
| Certificado |  |
| Tensión de impulso nominal de resistencia Uimp | 6kV |
| Características de disparo, tipo de disparo I | B/C |
| Categoría de sobretensión | Ⅲ |
| Clase de contaminación | 3 |
| Protección contra ingreso | IP40; terminal IP20 |
| Resistencia al calor y la humedad | Clase 2 |
| Humedad relativa | ≤95% |
| Cumplimiento de estándares | IEC 60947-2 GB/T 14048.2 |
| Resistencia a impactos | De acuerdo con IEC 60068-2-6 |
| Parámetros de resistencia a choques mecánicos | De acuerdo con IEC 60068-2-27 |
| Temperatura ambiente de servicio | -30 °C ~ 70 °C |
| Resistencia al calor y la humedad según IEC 60068-4 | Clase Db (temperatura 55 °C, 6 ciclos) |
| Temperatura ambiente de almacenamiento | -40 °C ~ 85 °C |
| Altitud | ≤2000m |
| Peso de accesorios | 0.12kg/P |
| Accesorios | OFISD/MX/MN/MX+OF |
| Voltaje de control MX Us | CC: 12 V, 24 V, 220 V; AC: 110 V, 220 V, 380 V; se recomienda una fuente de alimentación de al menos 75 W |
| Voltaje nominal MN Un | CA 220 V CA 380 V |
