• Protección contra cortocircuitos, protección contra sobrecargas
• Alta capacidad de interrupción, hasta 6 kA
• Sin polos positivo y negativo,
puede invertirse, fácil de conectar
• Corriente nominal de trabajo hasta 63 A
• Distancia de apertura >9 mm, corte rápido del arco

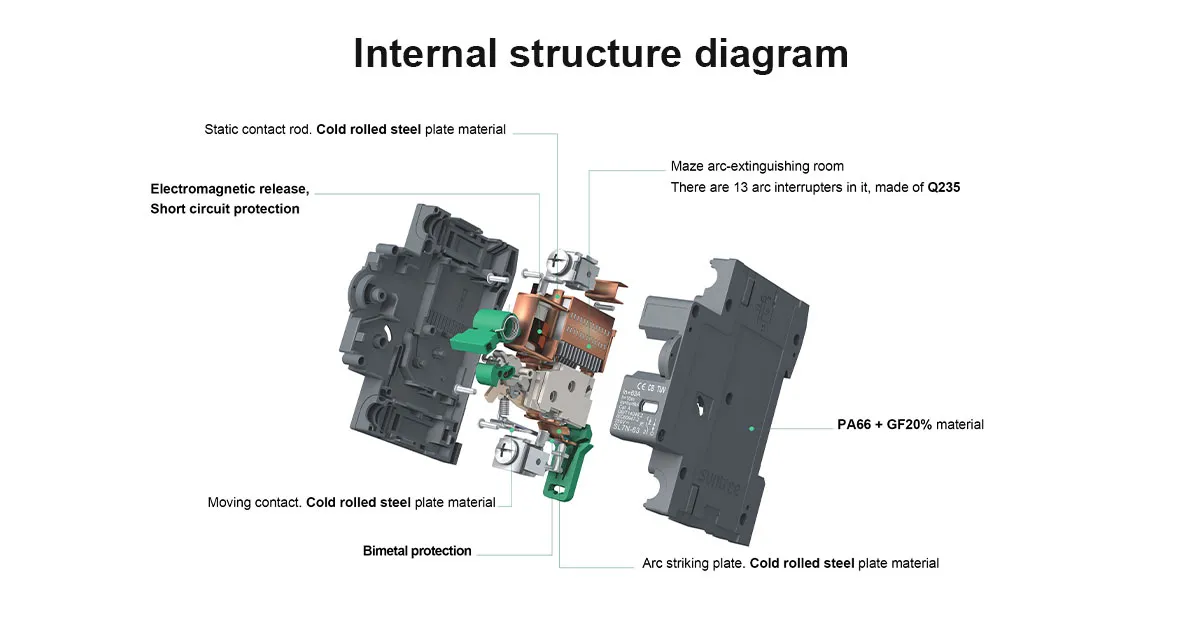

• Interruptor de arco laberíntico
• Estructura de soplado magnético en forma de U,
mejora la capacidad de extinguir el arco
• 7 remaches aseguran la fiabilidad del cableado
• Diseño de barra colectora, cableado confiable y estético
• Diseño de forma única
• Productos de CC con accesorios completos,

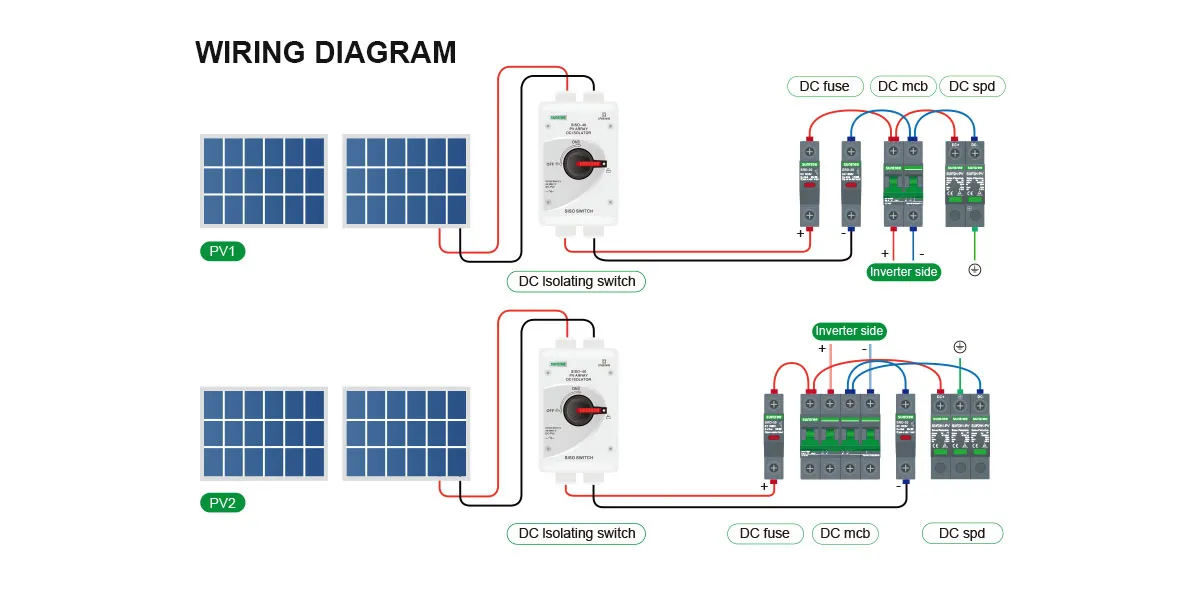

para sistemas fotovoltaicos y de almacenamiento de energía
| SL7N-63 | |
| Corriente nominal de marco (A) | 63A |
| Ue Voltaje de operación nominal (VCC) | CC (3P): 750 V, 800 V; CC (4P): 800 V, 1000 V, 1200 V |
| Corriente nominal In (A) | 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A |
| Voltaje de aislamiento nominal Ui (VCC) | 1200 V |
| Voltaje de impacto nominal Uimp (kV) | 4 |
| Vida mecánica | 8500 veces |
| Vida eléctrica | 1500 veces (< CC125 V /1P, < CC250 V/ 2P) 1000 veces (otras especificaciones de voltaje) |
| Certificado |  |
| Capacidad de interrupción última Icu (kA) | 6kV |
| Capacidad de ruptura en funcionamiento Ics (Icu) | 75% |
| Categoría de sobretensión | Ⅲ |
| Nivel de contaminación | 3 |
| Protección contra ingreso | IP40; terminal IP20 |
| Resistencia al calor y la humedad | Clase 2 |
| Humedad relativa | ≤ 95% |
| Cumplimiento de estándares | IEC 60947-2 GB/T 14048.2 |
| Resistencia a impactos | De acuerdo con IEC 60068-2-6 |
| Parámetros de resistencia a choques mecánicos | De acuerdo con IEC 60068-2-27 |
| Temperatura ambiente de servicio | -30 °C ~ 70 °C |
| Resistencia al calor y la humedad según IEC 60068-4 | Clase Db (temperatura 55 °C, 6 ciclos) |
| Temperatura ambiente de almacenamiento | -40 °C ~ 85 °C |
| Altitud | ≤2000m |
| Peso de accesorios | 0,12 kg/P |
| Accesorios | OFISD/MX/MN/MX+OF |
| Voltaje de control MX Us | CC: 12 V, 24 V, 220 V; AC: 110 V, 220 V, 380 V; fuente de alimentación recomendada no menor a 75 W |
| Voltaje nominal MN Un | CA 220 V CA 380 V |
