La importancia del interruptor de CC en la aplicación de sistemas fotovoltaicos
Prefacio de 1500 V CC
Desde 2013, los principales fabricantes de módulos fotovoltaicos han centrado su atención en el desarrollo de módulos PV de 1500 V.En la actualidad, los módulos PV de 1500 V han sido desarrollados por Canadian Solar, Trina y JA Solar, entre otros.Huawei, Sungrow y Surpass Sun están desarrollando inversores para sistemas de voltaje de 1500 V CC.Se informa que la Comisión Electrotécnica Internacional (IEC) ha introducido estándares piloto para módulos PV de 1500 V, que se convertirán en estándar obligatorio en un futuro cercano.Varias fuentes de la industria indican que 1500 V será sin duda un nuevo estándar industrial en el futuro.En relación con 1000 V, el voltaje del sistema de 1500 V representa un salto cualitativo, lo que también significa que los módulos PV y componentes deben cumplir con requisitos técnicos y de calidad mucho más altos que los estándares existentes.
La importancia del interruptor de CC en la aplicación de sistemas fotovoltaicos.¿Y cómo elegir el interruptor de CC?
El interruptor de CC es un dispositivo de protección importante en la aplicación de sistemas fotovoltaicos, que afecta directamente la operación segura y confiable del sistema fotovoltaico.Esto afecta la estabilidad de toda la generación de energía fotovoltaica y los ingresos, especialmente en el sistema fotovoltaico de 1500 V CC.Para garantizar la operación segura, estable y confiable de los sistemas fotovoltaicos, así como la seguridad durante el mantenimiento, la operación y el proceso de instalación y puesta en marcha, seleccionar un interruptor de CC adecuado es de vital importancia.
Alemania, los Países Bajos, etc.Recomiendan altamente que los fabricantes de inversores configuren un interruptor de CC incorporado estándar en cada inversor.El Reino Unido, India y Australia exigen de manera obligatoria que los sistemas fotovoltaicos incluyan un interruptor de CC externo.Con la clarificación de la política fotovoltaica nacional, las nuevas instalaciones de plantas de energía fotovoltaica aumentan año con año.En particular, con el despliegue actual de sistemas fotovoltaicos distribuidos, la instalación de sistemas fotovoltaicos en techos individuales se volverá cada vez más popular.En el mercado nacional actual, el llamado interruptor de CC fotovoltaico es en su mayoría algún interruptor de CA o sus productos mejorados, que no es un interruptor de CC con función de interrupción de seguridad y corte de alta potencia utilizado en un sistema fotovoltaico.Estos interruptores de CA tienen una capacidad de arco muy baja, y la potencia de corte de carga nominal es muy insuficiente, lo que fácilmente provoca sobrecalentamiento, fugas y chispas, e incluso puede causar la quema grave de toda la planta de energía fotovoltaica.Por lo tanto, elegir un interruptor de CC fotovoltaico calificado será crucial.
Ficha técnica:

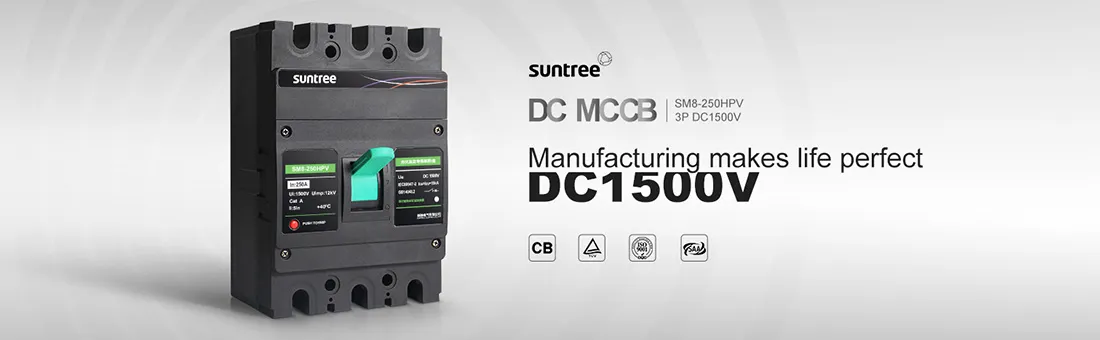

| Modelo del producto | SM8-250HPV / CC1500 V | |
| Nombre del producto | Interruptor automático de molde | |
| Tipo de disparo | Térmico magnético (no ajustable) | |
| Estándar | GB 14048.2, IEC/EN 60947-2 | |
| Polo | 2 | |
| Categoría de aplicación | A (PV-1) | |
| Corriente de marco | 250A | |
| Voltaje de operación nominal Ue | CC 1500 V | |
| Voltaje de aislamiento nominal Ui | 1500V | |
| Voltaje de impacto nominal Uimp | 12kV | |
| Corriente nominal In | 125/160/200/2505/250A | |
| Tipo de capacidad de interrupción | H | |
| Capacidad nominal de interrupción de cortocircuito límite | 15kA | |
| Icu | ||
| Capacidad de interrupción operativa Ics | 100% Icu | |
| Función de protección | Retardo de larga duración Ir | 1In |
| Protección instantánea Ii | 5In | |
| Vida útil | Mecánica | 10,000 veces |
| Eléctrica | 2,000 veces | |
| dimensiones (Ancho/Alto/Profundidad) | 135 mm/200 mm/86 mm (cuerpo) 126 mm (manija) | |
| Tipo de instalación | Fijo | |
| Grado de protección | Terminales de cableado: IP20/ Todos los lados: IP40 | |
| Humedad relativa | Menos del 95 % a 40 °C | |
