• Voltaje:El voltaje aplicado continuamente entre los terminales del SPD no excede el voltaje de trabajo continuo máximo Uc
• La altitud no debe exceder los 2000 m
• Temperatura ambiental del aire clorina: rango normal de -5°C a +40°C, rango extremo de -40°C a +85°C.
• Humedad relativa: debe estar entre el 30% y el 90% a temperatura ambiente
• El SPD utiliza un riel guía estándar de 35 mm para instalar el producto en el gabinete o caja de distribución.
• La línea de conexión debe ser lo más corta posible, y la longitud total debe ser menor a 0,5 m
| Parámetros técnicos | ||||
| Tipo | SUP1H | |||
| Polos. | 1P/2P/1P+N/3P/3P+N/4P | |||
| Voltaje operativo nominal Un (V) | 230/480 (Personalizado) | |||
| Descarga nominal In (8/20 µs) kA | 5 | 10 | 20 | 30 |
| Máx.Corriente de descarga máxima Imax (8/20 µs) kA | 10 | 20 | 40 | 65 |
| Máx.Voltaje de trabajo continuo Uc (V) | 275/320/385/420 | 275/320/385/420 | 275/320/385/420 | 275/320/385/420 |
| Nivel de protección Up (kV) | <1.4 | <1.6 | <1.8 | <2.0 |

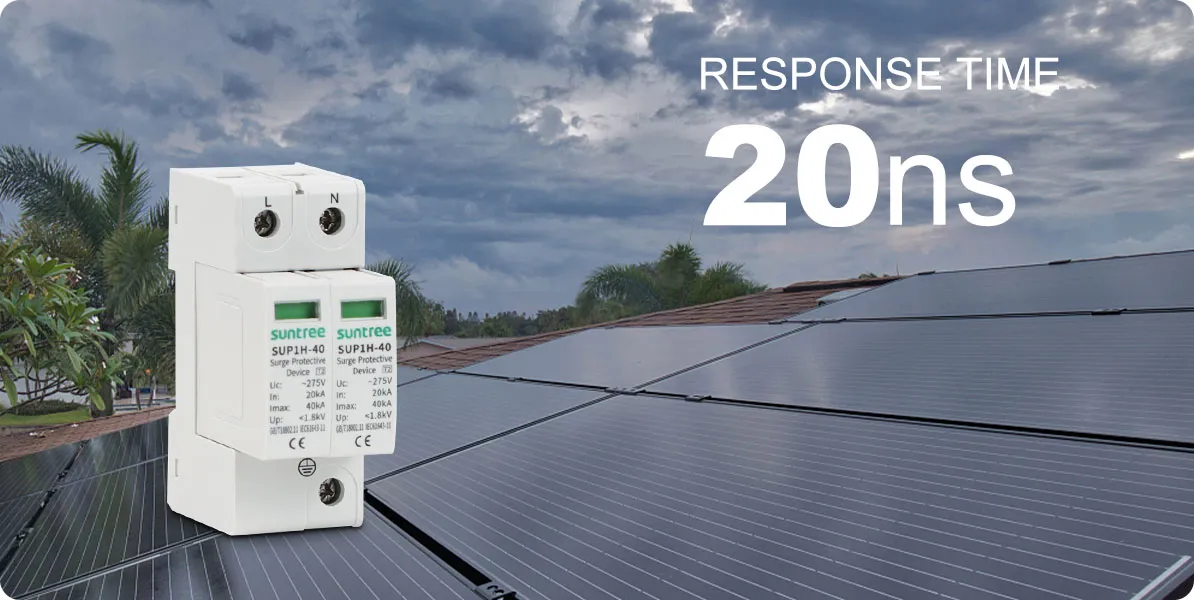

| Tiempo de respuesta (ns) | <20 | |||
| Ambiente operativo (centígrados) | -40°C~+85°C | |||
| Material del casquillo aislante | PBT/PA66 | |||
| Nivel de resistencia a la llama | V0 | |||
| Estándar de prueba | GB18802.1 GB18802.21 IEC61643-1 IEC61643-21 UL1449 ed.2 | |||
